Sistemas avançados de identificação e classificação de materiais
Transforme uma amostra em mapas minerais classificados e dados quantitativos. O AMICS integra o MEV Hitachi e o EDS Bruker em uma solução completa de hardware, software e serviço, pensada para analisar mais amostras por rodada com a precisão que a sua pesquisa ou processo exige.
O AMICS não prende você a um fluxo de trabalho, a uma configuração de coleta ou a uma forma de classificar. Você escolhe o caminho; o sistema automatiza.
Sistema de mineralogia automatizada ou de caracterização automatizada de materiais, adaptável a cada aplicação.
Sistema de classificação inovador que discrimina fases com composições muito parecidas.
Projetado para alto volume de amostras sem abrir mão da caracterização em alta resolução.
Formatos de dados abertos e flexíveis, com acesso e automação por scripts em Python.

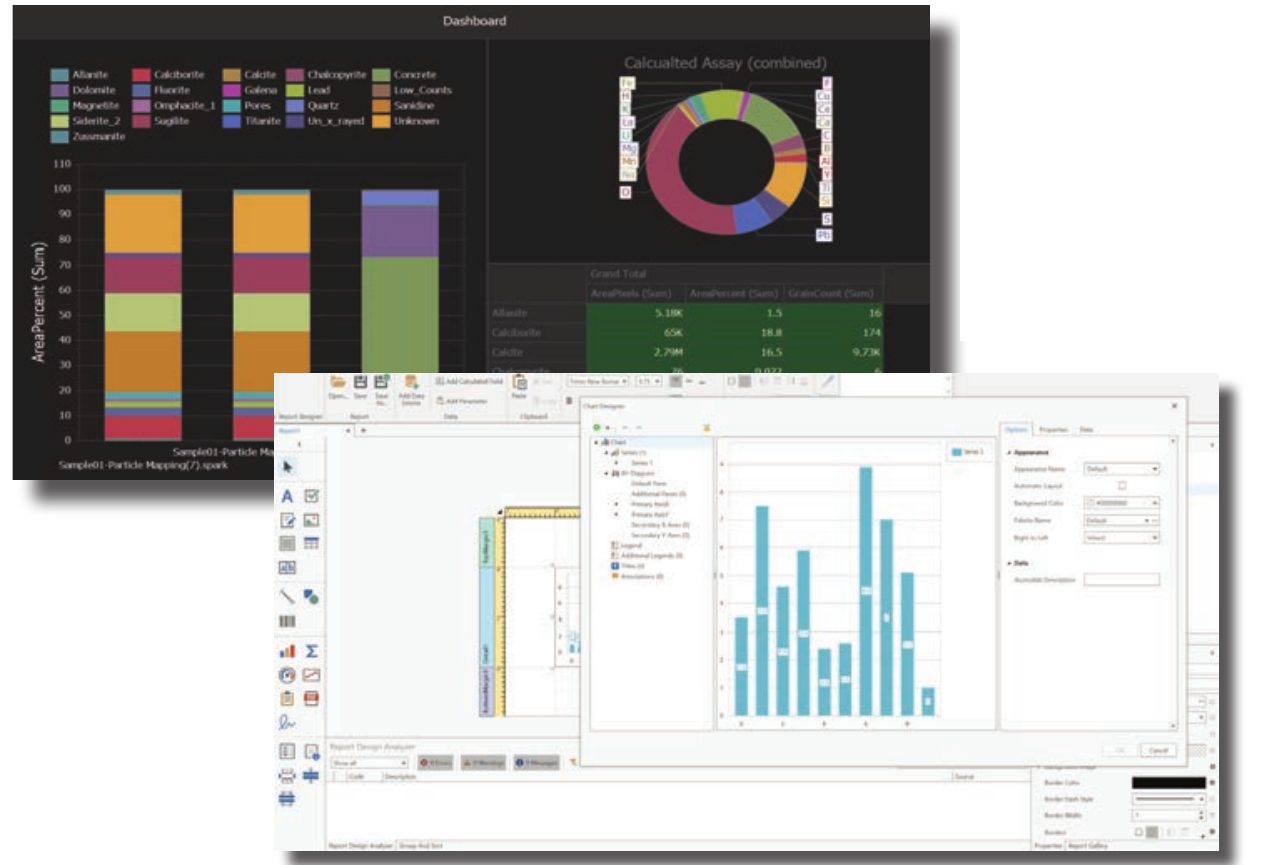

Ferramentas de visualização e um designer de relatórios totalmente personalizável.

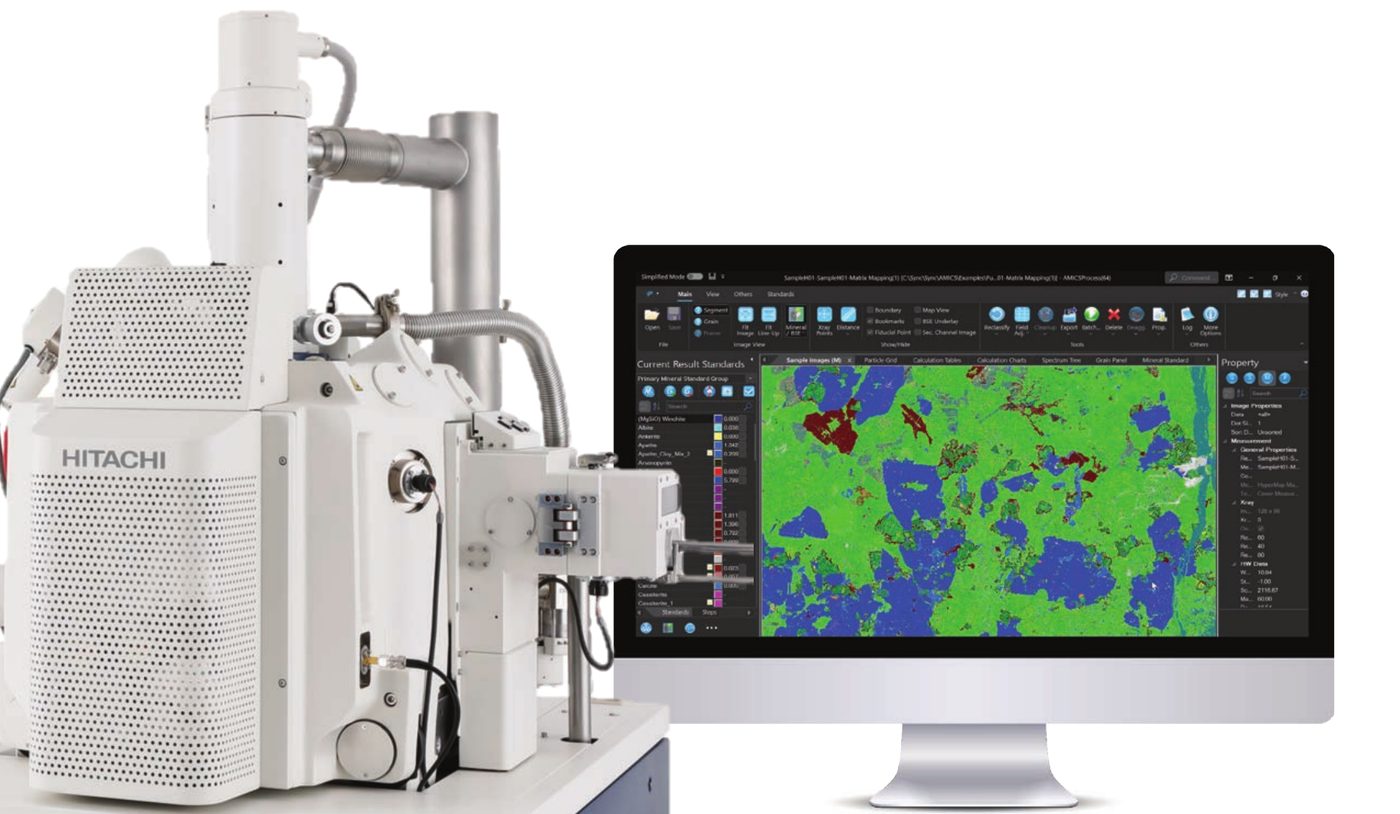

Integração estreita entre o MEV Hitachi e o EDS Bruker XFlash® 7 para automatizar todo o fluxo de caracterização.
A Hitachi High-Tech e a Bruker Nano Analytics desenvolveram juntas o AMICS para maximizar a produtividade de cada análise: mais amostras por rodada, posicionamento analítico otimizado e contagens válidas.

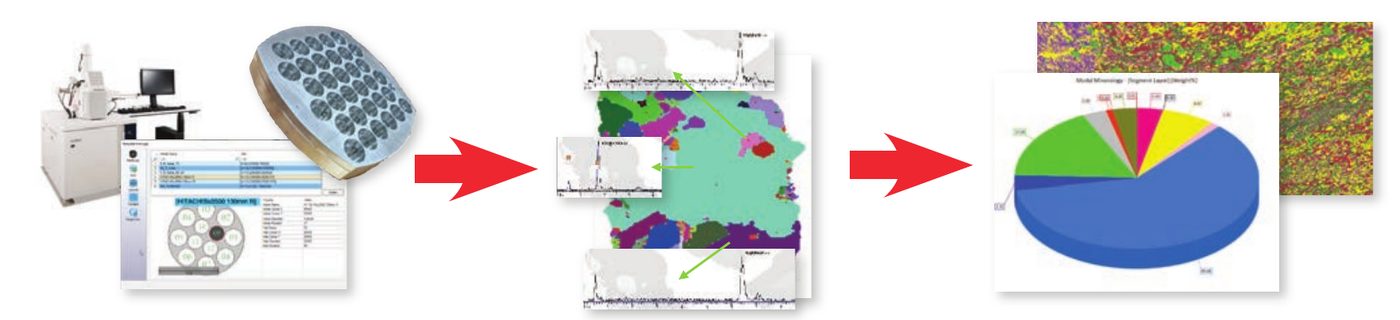

Três módulos que cobrem todo o fluxo, da aquisição automática no MEV ao relatório final.

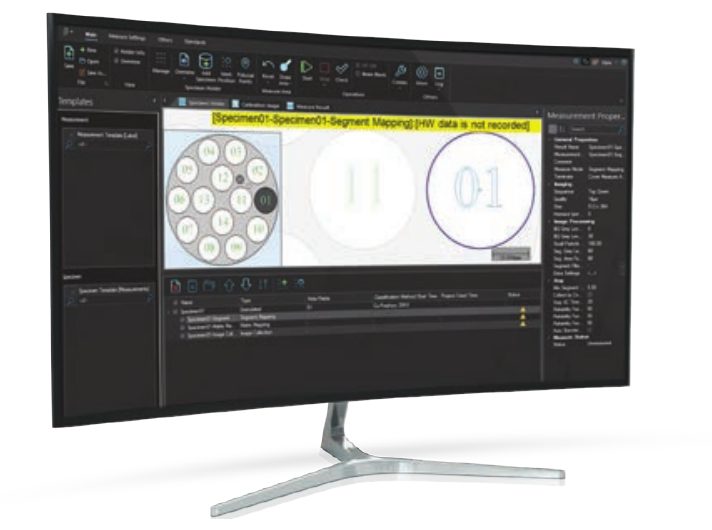

Aquisição inteligente e totalmente automatizada.
Classificação e quantificação das fases.

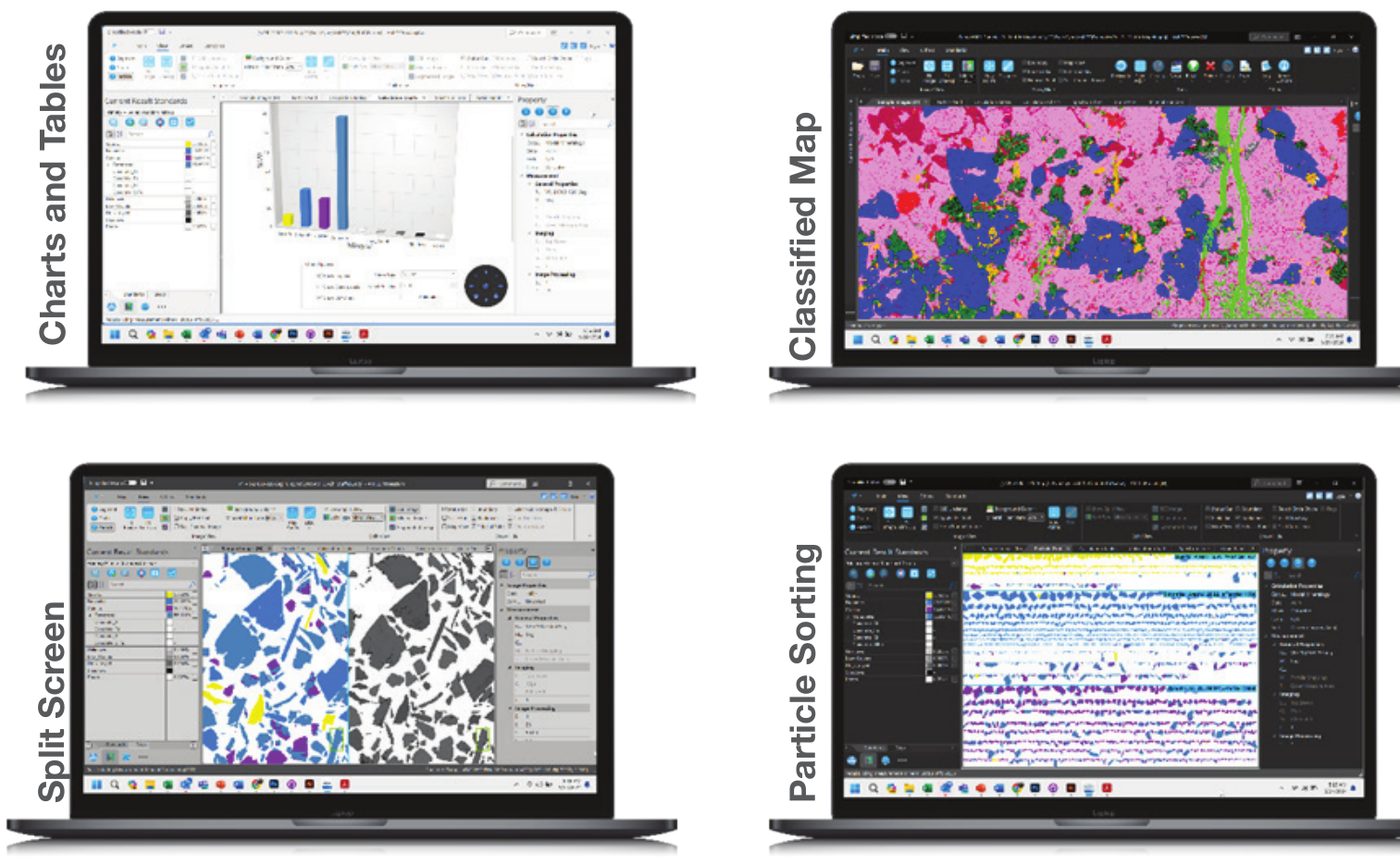

Visualização e relatórios prontos para distribuir.

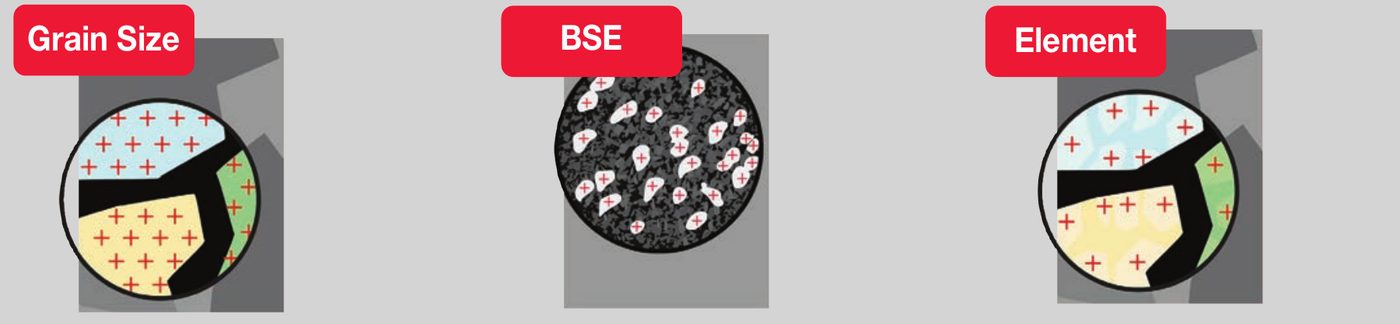

Cada modo de medição pode ter vários gatilhos, e cada gatilho define de forma independente o espaçamento da matriz e o tempo de permanência.

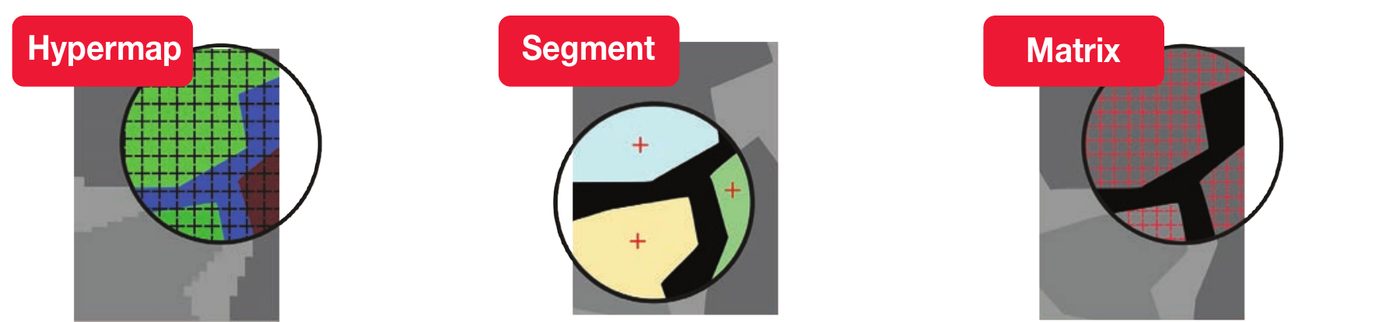

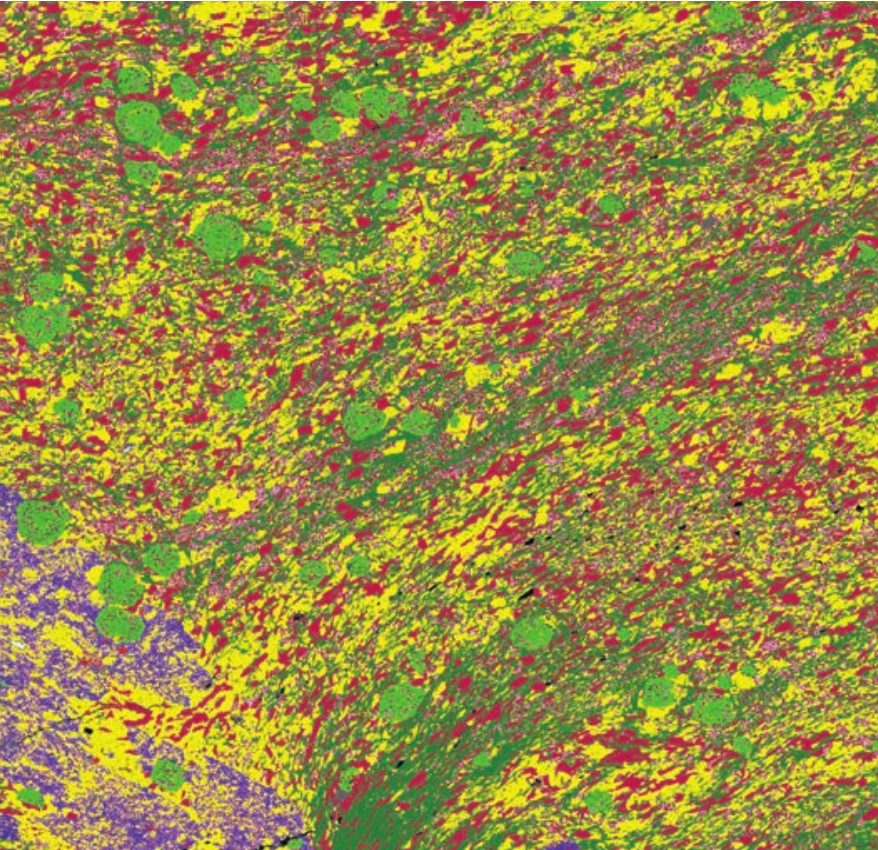

A base do mapeamento mineral automatizado.
Alterne entre segmentação e matriz conforme o material identificado, a concentração de elementos ou o tamanho do segmento. A busca de fases raras mapeia apenas as áreas que atendem a uma faixa de intensidade BSE.

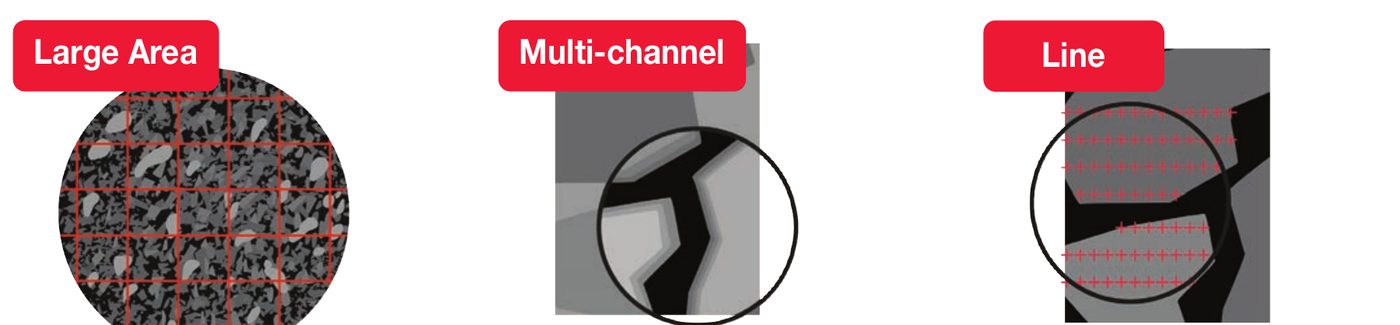

Imagens de alta qualidade e mosaicos de grandes áreas.

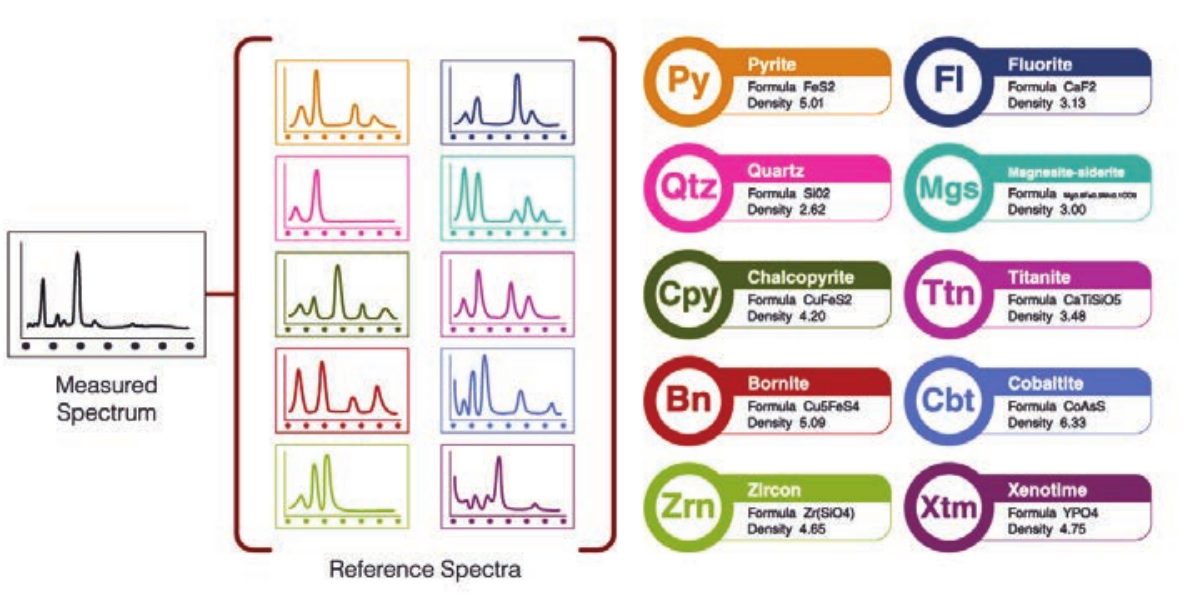

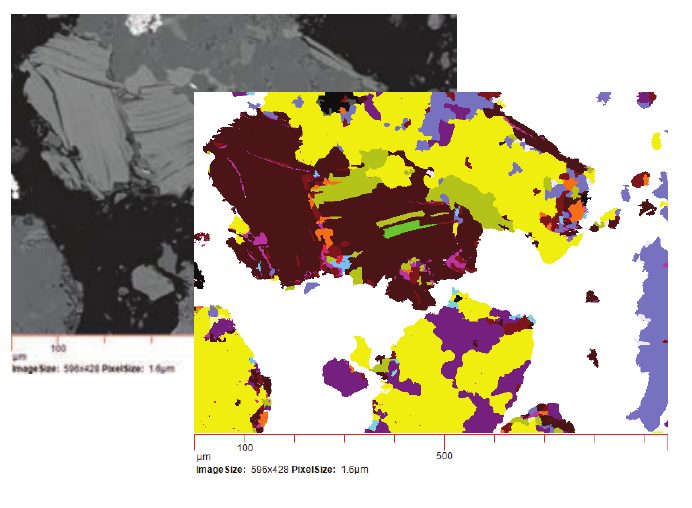

Combine métodos de forma hierárquica: comparação com espectros de referência, análise de composição elementar e agrupamento por componentes principais, entre outros.
Da exploração mineral à reciclagem de baterias, com os mesmos dados abertos e quantitativos.

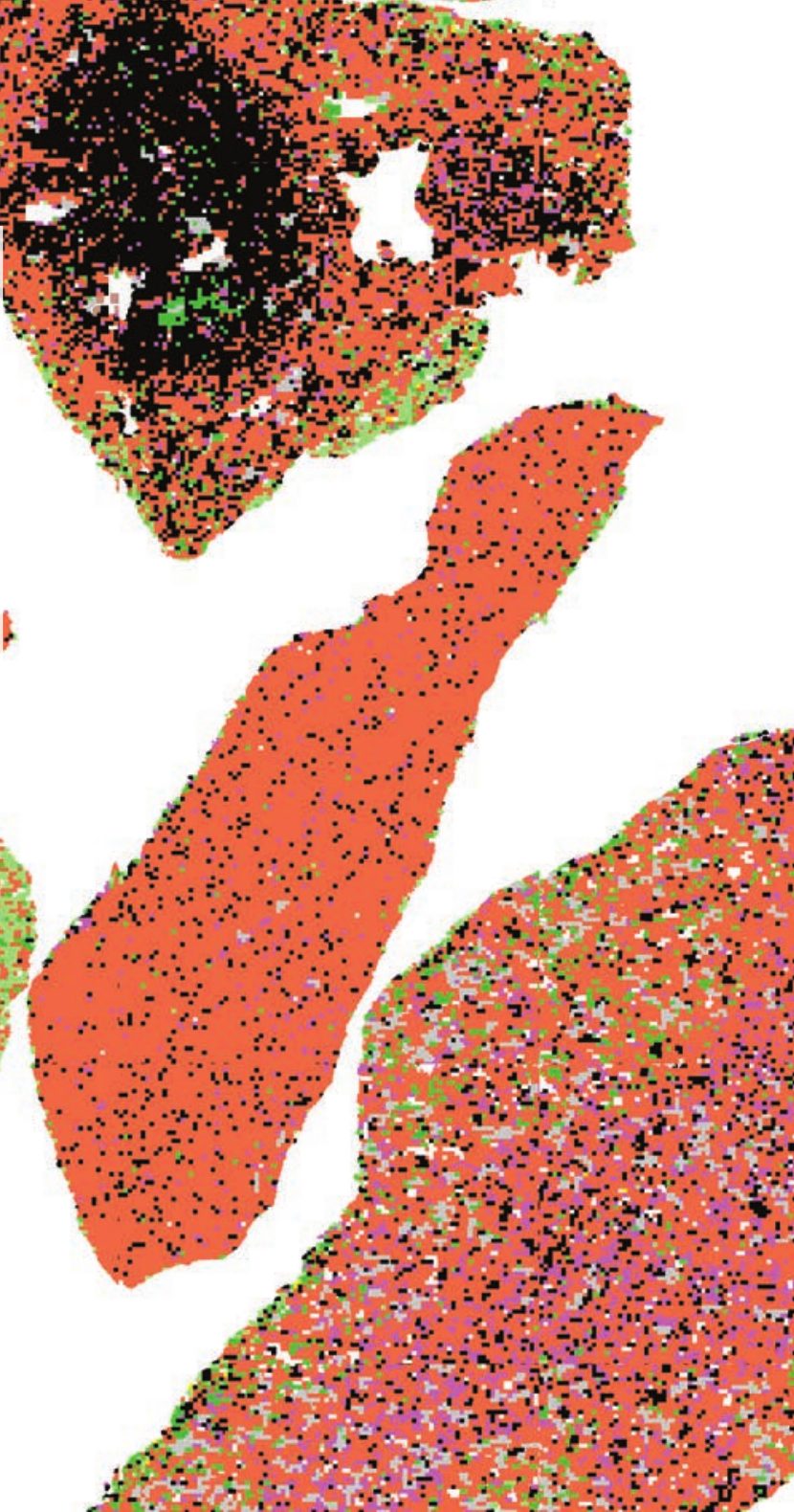

Separe com precisão óxidos de ferro de composição próxima, classifique automaticamente os tipos de material por regras de partícula e aplique a quantificação com correção de matriz adequada a cada fase.
| Material (CRM de minério de ferro) | % massa | % área |
|---|---|---|
| Magnetita | 46,53 | 35,56 |
| Hematita | 37,60 | 46,55 |
| Goethita | 15,16 | 18,77 |
| Óxidos de ferro com Mn | 0,27 | 0,33 |
| Caulinita | 0,07 | 0,10 |
| Quartzo | 0,04 | 0,06 |
| Outros | 0,33 | 0,62 |

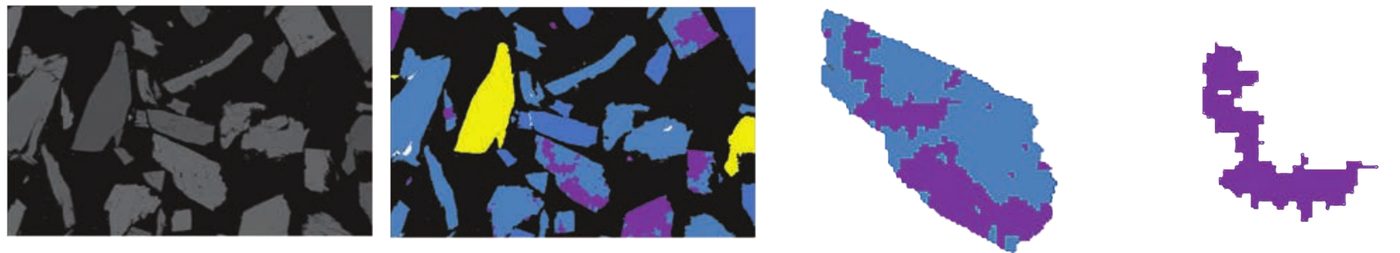

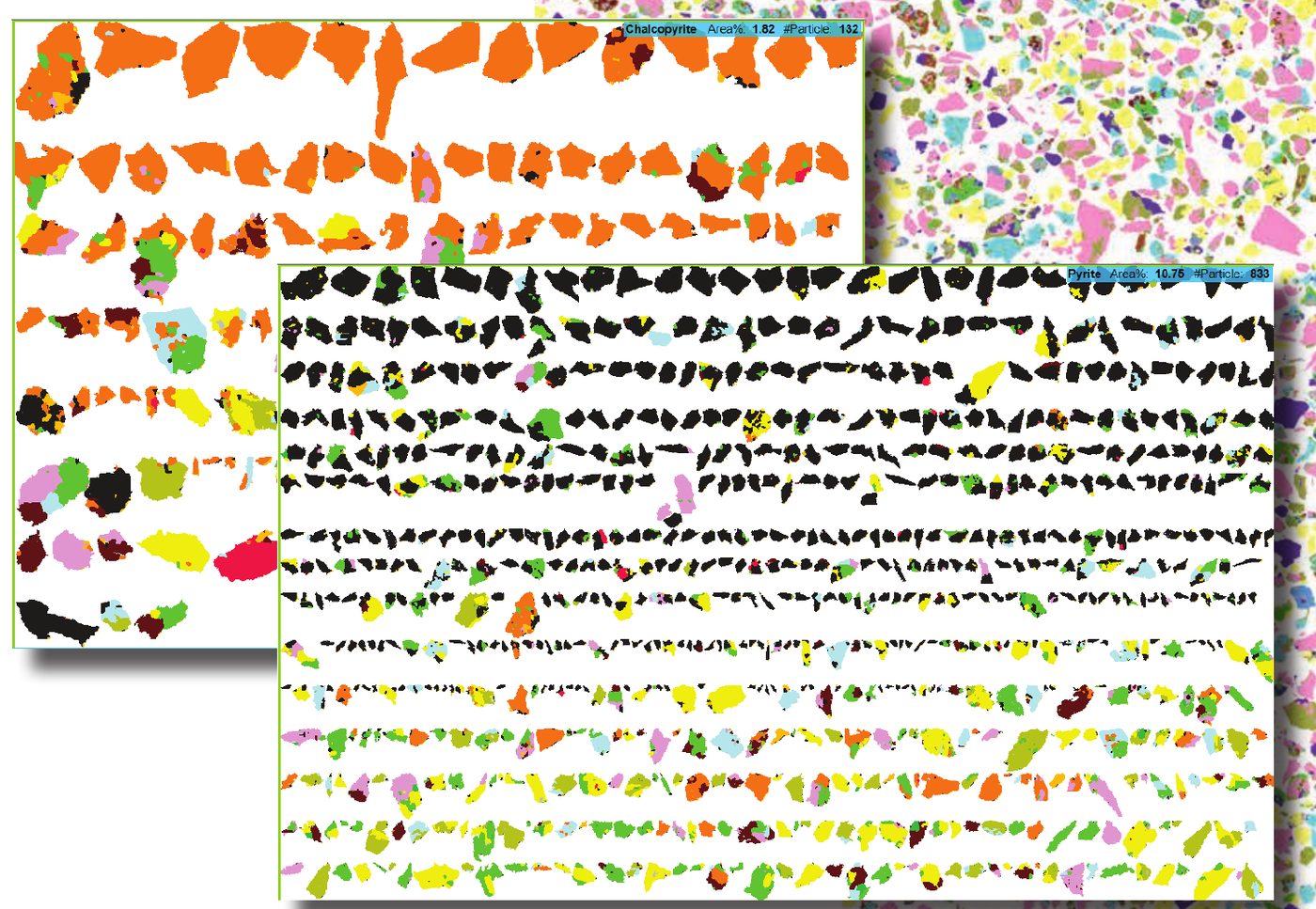

Análise avançada de partículas, liberação mineral e busca de fases brilhantes incluídas em todas as versões do AMICS.

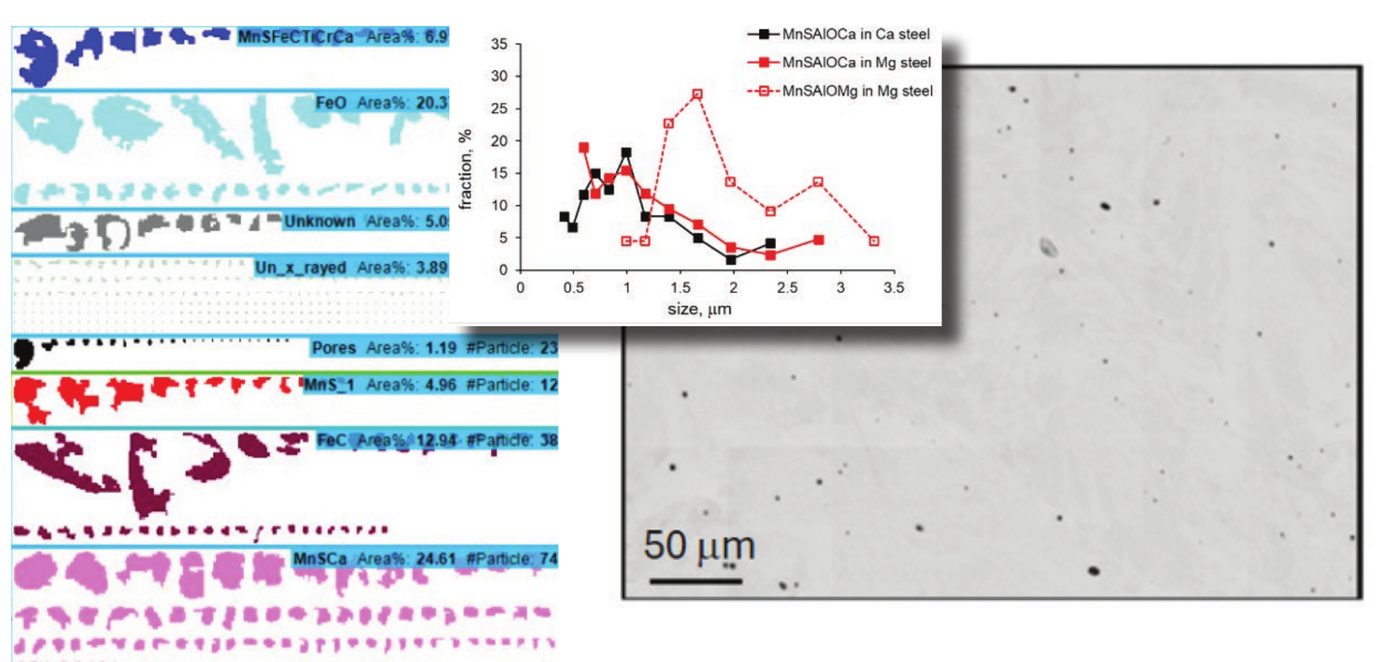

Classifique e conte inclusões não metálicas no aço, com distribuição de tamanho por tipo de inclusão. Uma aplicação direta para controle de qualidade em siderurgia e fundição.

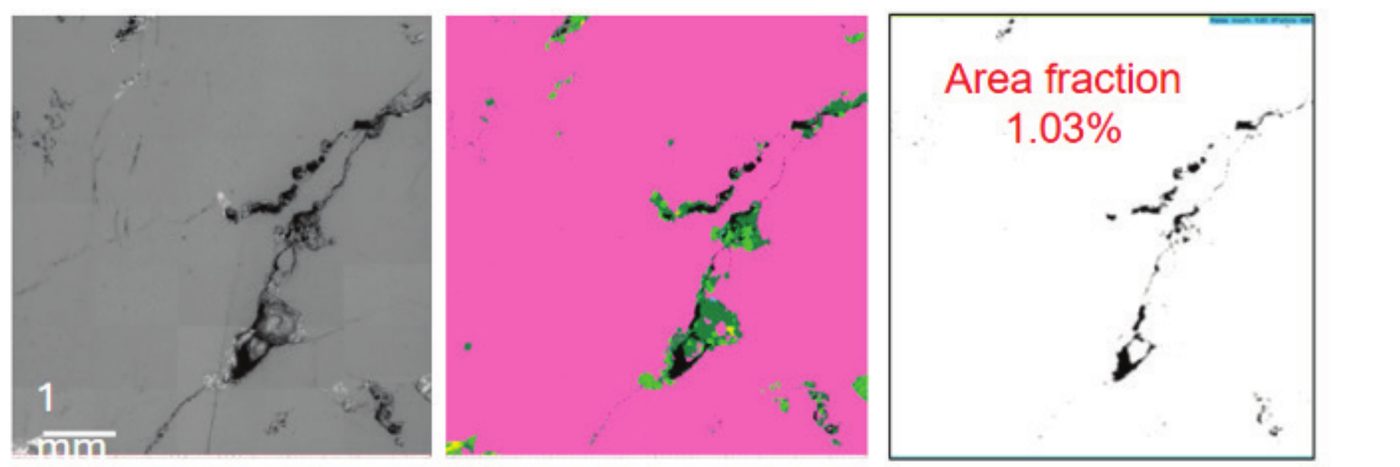

Identifique e quantifique poros e trincas a partir do mapa classificado, com fração de área calculada automaticamente.

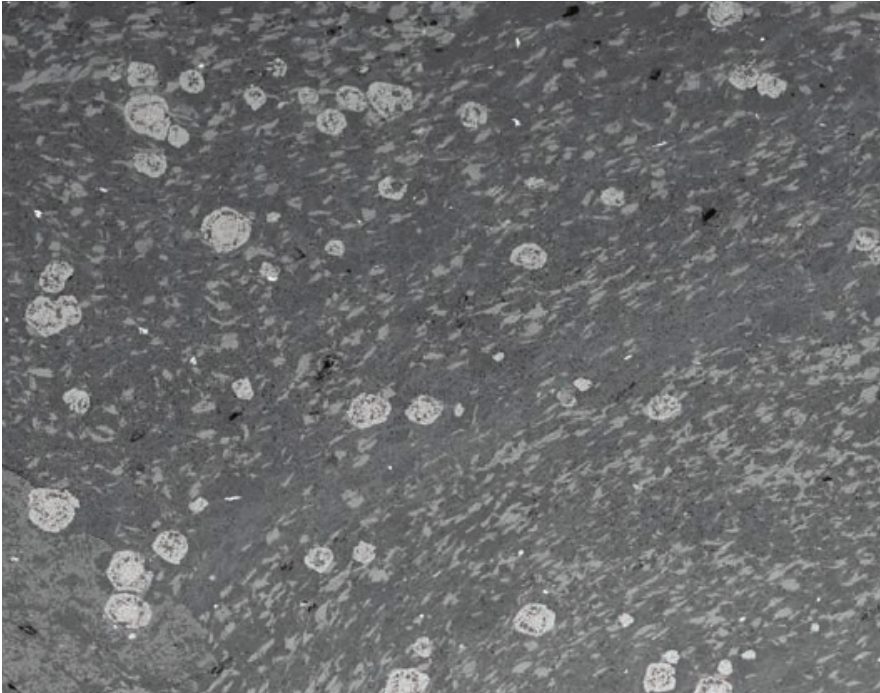

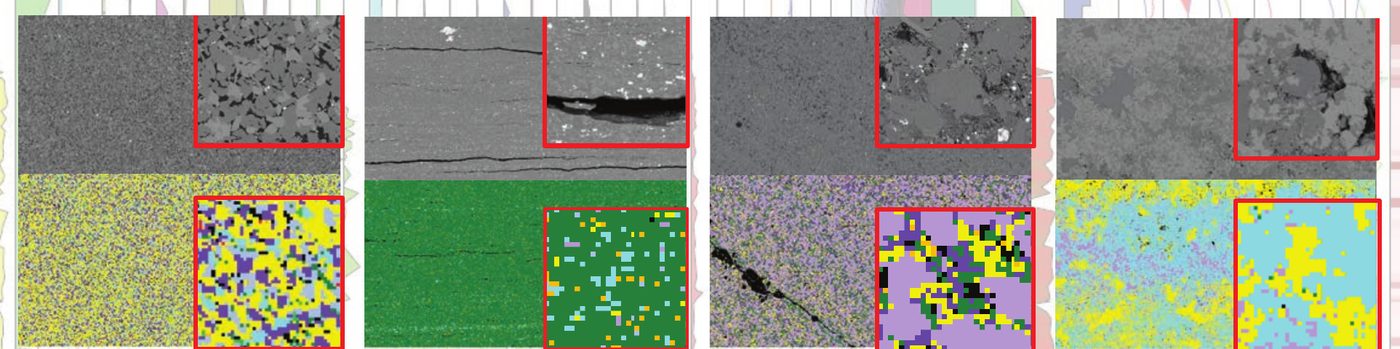

Mapas minerais de rochas de reservatório para petróleo e gás, geotermia e armazenamento de carbono, lado a lado com a imagem BSE de cada intervalo.
Minerais indicadores · testemunhos de sondagem · planejamento de mina e gêmeo digital · desmonte · blendagem de pilhas · cominuição · drenagem ácida de mina
Hidrometalurgia · controle de qualidade em fundição · limpeza do aço · inspeção e patologias do concreto
Qualidade do material ativo de catodo (CAM) · contaminantes em folhas de catodo · reciclagem e recuperação de metais · ímãs de terras raras
Mudlogging (óleo e gás, geotermia, CCUS) · materiais para uso espacial · materiais nucleares e avançados · sensoriamento remoto hiperespectral

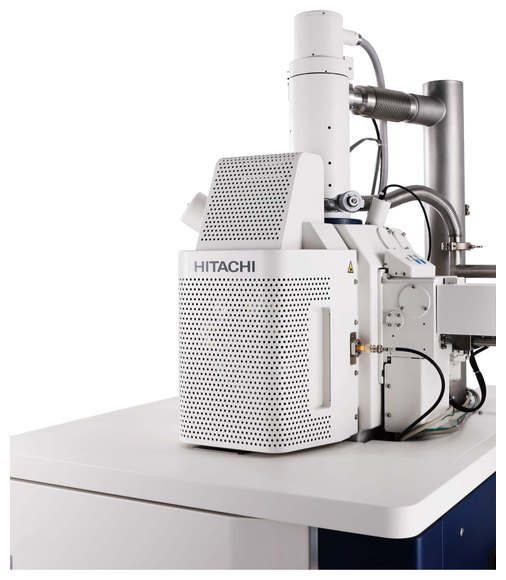

O AMICS é oferecido em duas versões: Compact, para o MEV de bancada TM4000 III e o FlexSEM 1000 II, e Standard, para MEVs convencionais como SU3800, SU3800SE, SU3900, SU3900SE, SU5000 e SU7000. Outros modelos sob consulta.

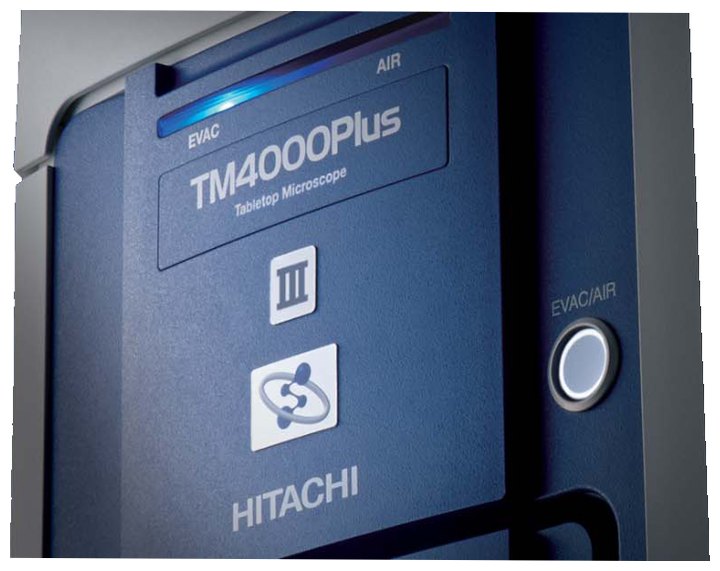

O MEV de bancada da Hitachi também roda o AMICS Compact: mineralogia automatizada a partir do equipamento mais simples de operar da linha.
Conhecer o TM4000 III →

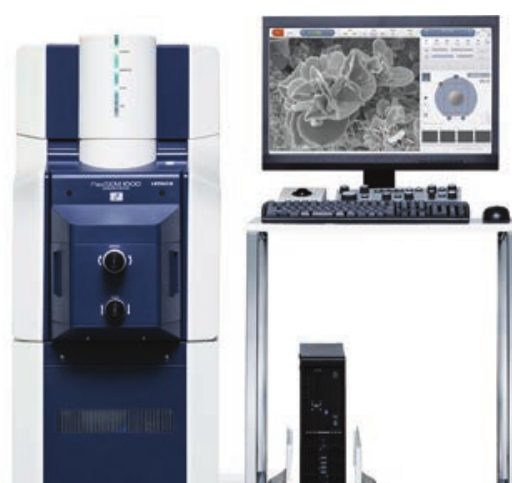

Um MEV poderoso em formato compacto, com excelente imagem.

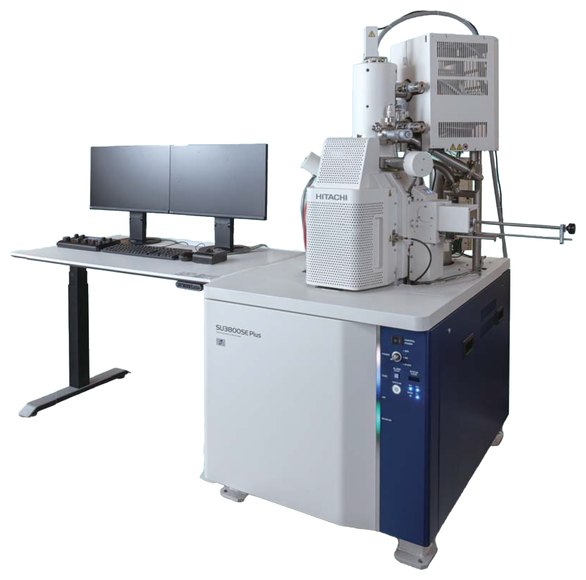

A mesma plataforma do SU3900 e do SU3900SE, com câmara menor. Ótima opção quando o volume de amostras por rodada é moderado.

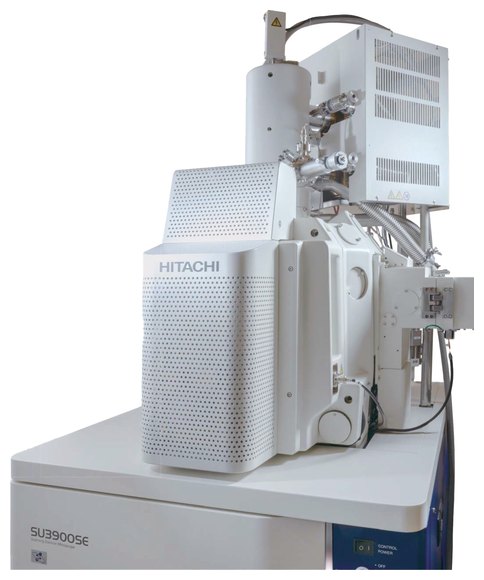

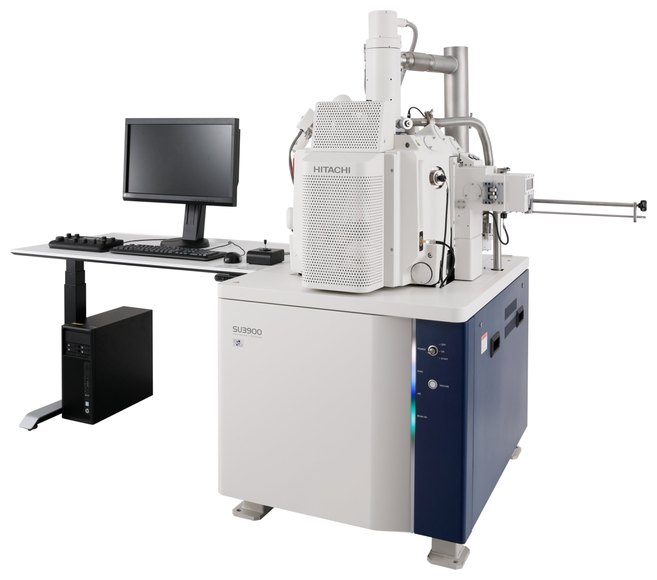

Câmara grande e alta produtividade. Com dois EDS de 60 mm², é feito para volume.
FEG Schottky fácil de usar e acessível, sobre a mesma câmara do SU3900.

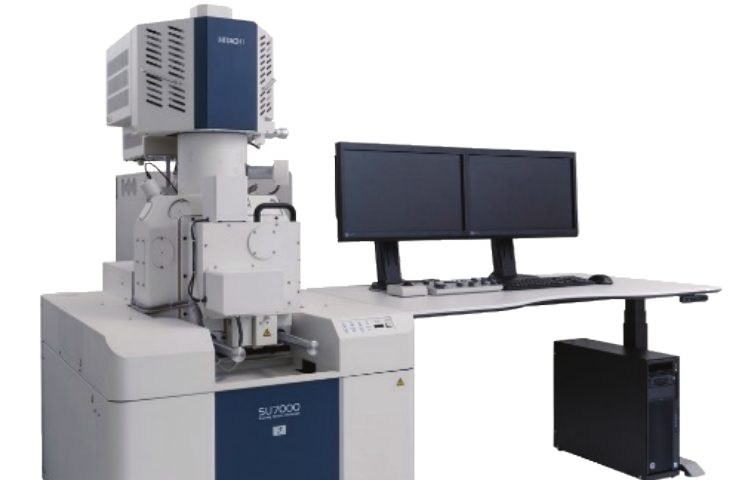

A automação do AMICS com o máximo em imagem e resolução.
| Item | AMICS Compact | AMICS Standard |
|---|---|---|
| MEVs compatíveis | MEV de bancada TM4000 III, FlexSEM 1000 e FlexSEM 1000 II (atendidos os requisitos mínimos) | SU3800/3900, SU3800SE/3900SE, SU5000, SU7000 e outros MEVs sob consulta |
| Taxa do sistema EDS | 250.000 cps | 1.000.000 cps |
| Licenças online (no MEV) | Uma | Uma |
| Licenças offline (estação de trabalho) | Upgrade pago | Duas |
| Designer de porta-amostras | Limitado | Sim, com opção de fabricação de porta-amostras sob medida |
| Imagens de navegação | Sim | Sim |
| Banco de materiais com espectros simulados | 2.000 entradas | Mais de 25.000 entradas |
| Espectros simulados pelo usuário | Não | Sim, com fundo simulado por Monte Carlo |
| Visualização elementar | Não | Contagens líquidas ou altura de pico |
| Modos de mapeamento | Hypermap, segmentação, matriz, gatilhos híbridos, busca de fases raras (fases brilhantes), imagem de grandes áreas e imagem multimodal. Gatilhos: elemento presente, concentração de elemento, material identificado e BSE. Sistema de estabilidade de BSE, gestão de projetos e templates de medição. | |
| Classificação | Whole spectrum best match com limites por altura de pico, BSE e razões; árvore de espectros; classificação em lote; atribuição manual; classificação de partículas por regras; misturas avançadas (solução sólida) com 2 ou 3 fases. | |
| Cálculos e relatórios | Conteúdo modal, teor calculado, distribuição elementar e de tamanho, densidade, associação, recuperação de teor, intercrescimento, liberação, liberação por superfície livre, propriedades de grãos e partículas. Layouts personalizados e relatórios em lote. | |
Todas as imagens podem ser exportadas em PNG ou TIFF, ou copiadas para a área de transferência: imagem inteira, tela, gráficos, legenda ou partículas, inclusive em lote. Todas as camadas ficam no arquivo AMICS e são acessíveis por Python.
Dados brutos exportáveis para SQLite ou acessíveis por Python. Resultados de cálculo salvos automaticamente em JSON aberto, com esquema publicado, e exportáveis para CSV, TXT, Excel ou Access.
Especificações completas de MEV e EDS na brochura técnica (PDF, inglês).
Conte sua aplicação e o tipo de amostra. Retornamos com uma proposta de demonstração.
